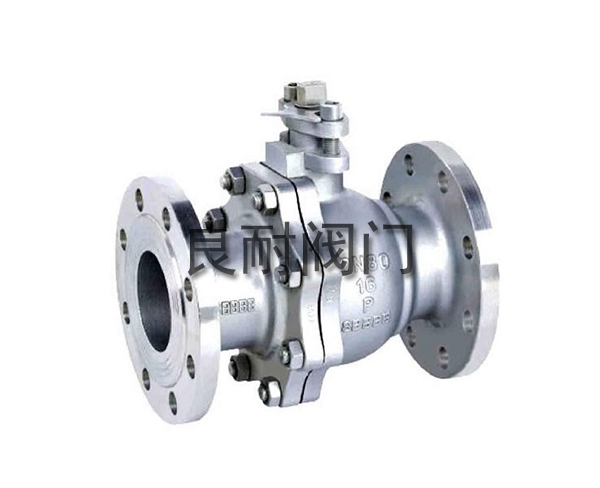

不锈钢球阀

球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业广泛的应用。　

球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中线作旋转来达到开启、关闭的一种阀门。

球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。

特点：

（1）流体阻力小，全通径的球阀基本没有流阻。

（2）结构简单、体积小、重量轻。

（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

（7）适用范围广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。

（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

Q41F-16P球阀性能规范

公称通径mm		DN15-DN300
材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	蒸汽、水、油品	硝酸类	醋酸类
	适用温度	-28℃ - 300℃
执行器	型号	DA/SR系列、GTD/GTE系列、QGSY系列等
	气源压力	0.4-0.7MPa

试验压力 (Mpa)	公称压力(Mpa)					压力级(class)			JIS(Mpa)
试验压力 (Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

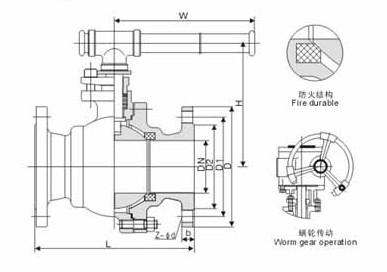

不锈钢球阀结构图：


主要外形和连接尺寸Main External And Connection Dimension

单位 Unit：mm

产品型号 Type	公称通径 DN	PN1.6MPa								WT （kg）
		L	D	D1	D2	b	z-d	H	W
Q41F-16C Q41F-16P	15	130	95	65	45	14	4-14	78	140	3
	20	140	105	75	55	14	4-14	84	160	4
	25	150	115	85	65	14	4-14	95	180	5
	32	165	135	100	78	16	4-18	150	250	9
	40	180	145	110	85	16	4-18	150	300	11
	50	200	160	125	100	16	4-18	170	350	15
	65	220	180	145	120	18	4-18	195	350	19
	80	250	195	160	135	20	8-18	215	400	27
	100	280	215	180	155	20	8-18	250	500	38
	125	320	245	210	185	22	8-18	265	600	58
	150	360	280	240	210	24	8-18	270	800	81
	200	400	335	295	265	26	12-23	330	800	95
产品型号 Type	公称通径 DN	PN2.5MPa								WT （kg）
		L	D	D1	D2	b	z-d	H	W
Q41F-25 Q41F-25P	15	130	95	65	45	16	4-14	103	100	3
	20	140	105	75	55	16	4-14	112	160	4
	25	150	115	85	65	16	4-14	123	160	6
	32	165	135	100	78	18	4-18	150	250	10
	40	180	145	110	85	18	4-18	156	250	14
	50	200	160	125	100	20	4-18	172	350	20
	65	220	180	145	120	22	8-18	197	350	25
	80	250	195	160	135	22	8-18	222	450	30
	100	280	230	190	160	24	8-23	253	450	40
	125	320	270	220	188	28	8-25	275	600	65
	150	360	300	250	218	30	8-25	286	800	85
	200	400	360	310	278	34	12-25	360	1200	100
产品型号 Type	公称通径 DN	PN4.0MPa								WT （kg）
		L	D	D1	D2	b	z-d	H	W
Q41F-40 Q4	15	130	95	65	45	16	4-14	103		3
	20	140	105	75	55	16	4-14	112		4
	25	150	115	85	65	16	4-14	123		6
	32	180	135	100	78	18	4-18	150		10
	40	200	145	110	85	18	4-18	156		14
	50	220	160	125	100	20	4-18	172		20
	65	250	180	145	120	22	8-18	197		25
	80	280	195	160	135	22	8-18	222		30
	100	320	230	190	160	24	8-23	253		40
	125	400	270	220	188	28	8-25	275		65
	150	400	300	250	218	30	8-25	286		85
	200	502	375	320	282	38	12-30	340		100
产品型号 Type	公称通径 DN	PN6.4MPa								WT （kg）
		L	D	D1	D2	b	z-d	H	W
Q41F-64 Q4	15	140	105	75	55	18	4-14	105	130	3.1
	20	152	125	90	68	20	4-18	125	130	4.9
	25	180	135	100	78	22	4-18	135	160	7.2
	32	200	150	110	82	24	4-23	150	160	8.7
	40	220	165	125	95	24	4-23	165	230	12.1
	50	250	175	135	105	26	4-23	175	230	16.7
	65	280	200	160	130	28	8-23	200	400	28.2
	80	320	210	170	140	30	8-23	210	400	36.9
	100	360	250	200	168	32	8-25	250	700	66
	125	381	295	240	202	36	8-34	295	1100	98
	150	403	340	280	240	38	12-34	340	1500	142
