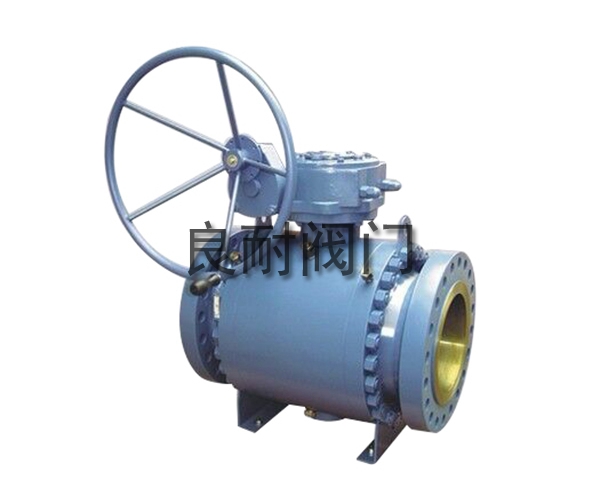

固定式电动不锈钢球阀

电动固定式球阀，是目前市场上的新一代高性能球阀，一般适用于长输管线和一般工业的管线，因为在设计之初，工程人员便进行了特殊的考虑，让它的安全性，强度要求和在恶略的环境条件下都能适用，从而使它成为了各种腐蚀性和非腐蚀性的介质。

它与传统的浮动球阀相比时，它的优势更加明显，传统的浮动球阀的球体是浮动的，在介质压力的作用下，球体会发生一定的位移，并紧压在出口端的密封圈上，保证出口端密封，属于单面强制密封的产品，而固定球阀的球体是固定的，在介质压力的作用下，球体不会发生位移，并且在设计的时候，两密封圈内有足够的预紧力保证密封，属双面强制密封。

固定式球阀特性：

固定球阀的性能优势更加明显，人们操作起来，能够省力，因为球体是上下轴承支承，减少了摩擦力，消除了进口压力与密封左形成的巨大阻力，作为固定球阀，要使其不发生位移，须要加强它的密封性能，因此密封性能可靠便是它的二大性能优势，因为在使用过程中，就算密封面磨损，但是在弹簧的作用下依旧可以使其保持良好的密封性能。而且固定球阀的防火结构是特别特殊的，耐火试验符合一定的标准要求。自动泄压功能也是传统浮动球阀所不具备的，后就是比较重要的排泄管路功能了，阀体上下军徽设置排泄孔，可以随时检查阀座是否发生泄漏，在工作组，如果阀门处于全开或者全闭的状态时，可以直接更换填料，还可以排放管路中的滞留物，减少介质对阀门的污染。

固定式球阀产品引用标准：

设计制造：GB12237-89、API 6D、JPI7S-48

法兰尺寸：JB79-59、SH3406、GB9113、HG20592-97

ANSI B 16.5、JIS B 2212-2214

结构长度：GB12221-89、ANSI B 16.10、JIS B2002

试验与检验：GB/T13927-89、JB/T9092-99、API 598

电动固定式球阀产品用途：

四氟密封球阀适用于工作温度-28～300℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽、油品、硝酸、醋酸、尿素等腐蚀性和强氧化性介质。操作方式有：手动、气动、电动、液动和气液联动等。

电动固定式球阀产品结构特点：

1.使用寿命长、密封环选用自润滑聚四氟乙烯材料。球体与密封环微摩擦，有效提高使用寿命。

2.体积小，重量轻，易于安装保养。

3.固定球阀结构可任意方向安装与管路的任何部位。

4.V型接叠轴向填料，达到防腐A级密封。

一、电动固定式球阀执行标准 Administer Standard：

设计与制造      DesignandManufacture	结构长度      FaceToFace	法兰尺寸      FlangeDimension	压力-温度      PressureTemperatureLating	试验-检验      InspectionAndTest
GB122237	GB12221	GB9113JB79	GB9131	GB/T13927JB/T9092

二、电动固定式球阀压力试验 Pressure Test：

公称压力NominalPressure	1.6	2.5	4.0
强度试验      ShellTest	2.4	3.8	6.0
水密封试验      WaterSealTest	1.8	2.8	4.4
气密封试验      AirSealTest	0.4-0.7

三、电动固定式球阀主要零件材料及性能 Main Part Materials and Property：

阀体      Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆      BallStem	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座      Seat	聚四氟乙烯PTFE加坡纤增强聚四氟乙烯PTFE+Glass对位聚笨PPL
垫片      Shim	聚四氟乙烯PTFE不锈钢/柔性石墨StainlessSteel/flexibleGraphite齿形垫片ToothProfileGasket
阀杆座      StemSeat	聚四氟乙烯PTFE不锈钢/柔性石墨StainlessSteel/FlexibleGraphite
填料      Packing	聚四氟乙烯PTFE增强柔性石墨EnhancedFlexibleGraphite
填料压盖      Gland	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度      Temperature	-29～150(聚四氟乙烯PTFE)-29～200(加玻纤增强聚四氟乙烯PTFE+GLASS)-29～300(对位聚笨PPL)
介质      Medium	水蒸汽油品      Watersteam      Oilgoods	硝酸类NitricAcid		强氧化介质      strongeyoxidablemedium	醋酸类AceticAcid		尿素类Urea

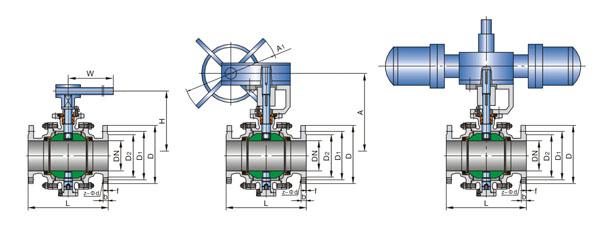

四、电动固定式球阀规格主要尺寸 Size Main Dimensions：

1.6MPa	DN	L	D	D1	D2	b	n-d	H0	H1	H2
凸面法兰      RF       Q947F       16C       16P       16R	32	140	135	100	78	16	4-18	30	-	-
	40	165	145	110	85	16	4-18	32	-	-
	50	178	160	125	100	16	4-18	43	-	-
	65	190	180	145	120	18	4-18	70	-	-
	80	203	195	160	135	20	8-18	110	-	-
	100	305	215	180	155	20	8-18	150	-	-
	125	356	245	210	185	22	8-18	200	-	-
	150	394	280	240	210	24	8-23	230	-	-
	200	457	335	295	265	26	12-23	260	-	-
	250	533	405	355	320	30	12-25	283	-	-
	300	610	460	410	375	30	12-25	380	-	-
	350	686	520	470	435	34	16-25	425	-	-
	400	762	580	525	485	36	16-30	492	-	-
	500	914	705	650	608	44	20-34	555	-	-
	600	1067	840	770	718	48	20-41	675	-	-
	700	1245	910	940	788	50	24-41	850	-	-

五、电动固定式球阀规格主要尺寸 Size Main Dimensions：

2.5MPa	DN	L	D	D1	D2	b	n-d	H0	H1	H2
凸面法兰      RF       Q947F       25       25P       25R	32	180	135	100	78	18	4-18	30	-	-
	40	190	145	110	85	18	4-18	32	-	-
	50	216	160	125	100	20	4-18	43	-	-
	65	241	180	145	120	22	8-18	70	-	-
	80	283	195	160	135	22	8-18	110	-	-
	100	305	230	190	160	24	8-23	150	-	-
	125	381	270	220	188	28	8-25	200	-	-
	150	403	300	250	218	30	8-25	230	-	-
	200	502	360	310	278	34	12-25	260	-	-
	250	568	425	370	332	36	12-30	283	-	-
	300	648	485	430	390	40	16-30	380	-	-
	350	762	550	490	448	44	16-34	425	-	-
	400	838	610	550	505	48	16-34	492	-	-
	500	991	730	660	610	52	20-41	555	-	-
	600	1143	840	770	718	56	20-41	675	-	-
	700	1346	955	875	815	60	24-48	850	-	-

六、电动固定式球阀规格主要尺寸 Size Main Dimensions：

4.0MPa	DN	L	D	D1	D2	D6	b	n-d	H0	H1	H2
凸凹法兰      RF       Q947F       40       40P       40R	32	180	135	100	78	66	18	4-18	30	-	-
	40	190	145	110	85	76	18	4-18	32	-	-
	50	216	160	125	100	88	20	4-18	43	-	-
	65	241	180	145	120	110	22	8-18	70	-	-
	80	283	195	160	135	121	22	8-18	110	-	-
	100	305	230	190	160	150	24	8-23	150	-	-
	125	381	270	220	188	176	28	8-25	200	-	-
	150	403	300	250	218	204	30	8-25	230	-	-
	200	502	375	320	282	260	38	12-30	260	-	-
	250	568	445	385	345	313	42	12-34	283	-	-
	300	648	510	450	408	364	46	16-34	380	-	-
	350	762	570	510	465	422	52	16-34	425	-	-
	400	838	655	585	535	474	58	16-41	492	-	-
	500	991	755	670	612	576	62	20-48	555	-	-
	600	1143	890	795	730	678	62	20-54	675	-	-
	700	1346	995	900	835	768	68	24-54	850	-
