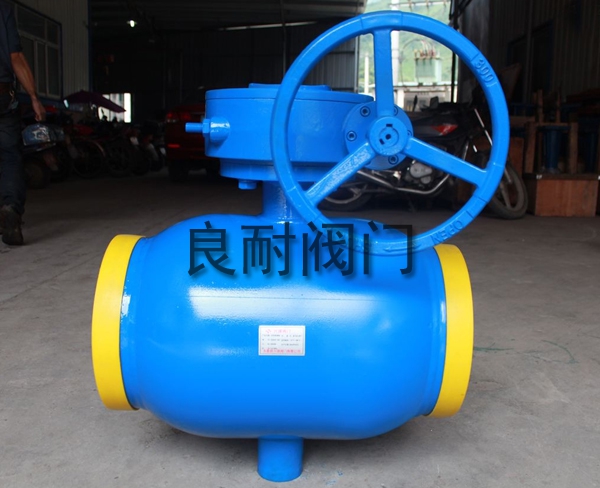

涡轮全焊接电动法兰球阀

涡轮全焊接球阀在各个领域使用非常广泛。其良好的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用,需要维护,装简单,阀门的安装别的更为便捷。

涡轮全焊接球阀特点：

（1）全焊接球阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），（2）合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

特性： 一 体式焊接球阀、不会有外部泄露等现象. 由于阀座是有碳纤维增强特氟隆密封及蝶形簧构成的，所以对压力和温度的变化适应能力强，在标注压力 和温度范围内部会产生任何泄露。球体的加工过程有新进的的计算机检测仪跟踪检测，所以球体的加工精度高。

　　由于阀体材料跟 管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封圈本体采用含量20%carbon（碳素）的RPTFE 材质，保障完全无泄漏（0%）。

　　直埋式焊接球阀可以直接埋与地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节 省施工费用及工程时间。可根据施工及设计要求，调节阀体的长短和阀杆的高度。球体的加工精度非常高，操作轻便，无不良干涉。采用好的 原材料，能保证PN25以上的压力。

　　与同类行业的同种规格产品相比，阀体小，而且外形美观。在保证阀门正常操作、使用情况下 ，使用寿命在15年以上。

　　安装：所有斯科钢质球阀的末端焊接采用电焊或手工焊接。应避免阀室过热。焊接末端距离不能 过短，确保不会将焊接过程产生的热量对密封材料造成破坏。安装过程中应将阀门全部打开。

涡轮全焊接球阀的材质：

1. 阀体：碳钢ST37.0，A106-B；20号钢

2. 球体：不锈钢304或316

3. 阀杆：2Cr13

4. 阀杆密封：全氟像胶

5. 球体封：RTFE（PTFE+C）

涡轮全焊接球阀用途：

1：城市燃气:燃气输出管道、主干线及个支线供应管道等。

2：集中供热：大型供热设备输出管线、主干线、 支线。

3：“热交换机：管道及各回路启闭。

4：钢铁厂：各种流体管道、废气排放管道、煤气和热力供应 管道、燃料供应管道。

5：各种工业设备：各种热处理管道、各种工业煤气和热力管道。

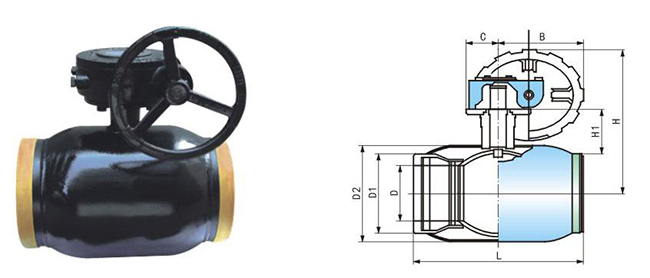

涡轮全焊接球阀相关尺寸：

DN	PN	L	D	D1	D2	H	B	H1
10	40	230	10	17.2	33.7	98	145	22
15	40	230	10	21.3	33.7	98	145	22
20	40	230	15	26.9	42.4	103	145	23
25	40	230	20	33.7	48.3	118	145	34
32	40	260	25	42.4	60.3	121	145	33
40	40	260	32	48.3	70	120	190	43
50	40	300	40	60.3	88.9	127	190	44
65	25	300	50	76.1	101.6	159	280	62
80	25	300	65	88.9	121	171	280	68
100	25	325	80	114.3	146	218	280	101
125	25	325	100	139.7	177.8	252	400	101
150	25	350	125	168.3	219.1	272	600	107
200	25	400	150	219.7	273	300	900	123
250	25	520	200	273	355	451	236	122
300	25	635	250	323.9	455	572	280	155
350	25	650	300	355.6	508	697	325	187
400	25	762	350	406.4	610	764	466	221
500	16	914	400	508	680	810	466	211
600	16	1067	500	610	830	966	325	259
