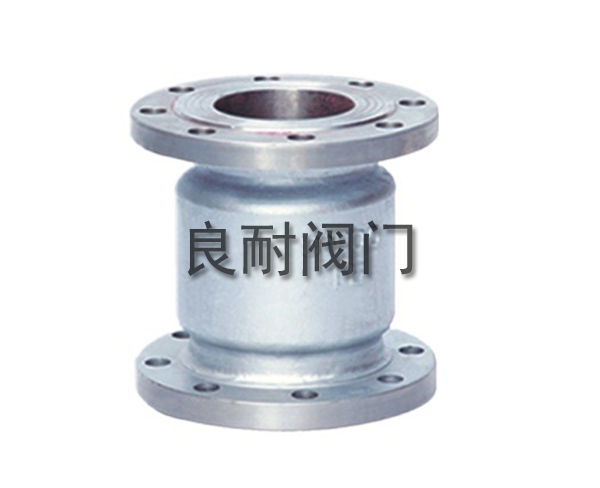

立式止回阀概述：
立式止回阀H42W、H42Y、H42H的阀瓣是沿着阀体垂直中线滑动，当进口端有压力作用，便克服弹簧阻力使阀门开启，当进口端的压力低于出口端，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，起到止回的作用。如果立式止回阀用于立式安装时可不设弹簧，利用阀瓣自身的重量及流体回流的压力起止回作用。立式止回阀具有结构简单，零部件少，重量轻等特点，广泛使用于石油、化工、冶金、电力、城建等行业。
立式止回阀主要性能规范：
| 型号 | 公称压力 PN(Mpa) | 试验压力SP(Mpa) | 适用温度 (℃) | 适用介质 | |
| 壳体 | 密封 | ||||
| H42W-25P | 2.5 | 3.8 | 2.8 | ≤200 | 硝酸类 |
| H42W-25R | 醋酸类 | ||||
| H42W-40P | 4.0 | 6.0 | 4.4 | 水、油品 | |
| H42W-40R | |||||
| H42Y-40 | |||||
立式止回阀零件材料与工况：
| 技术参数 | 压力等级 | ||||||||||
| 16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
| 工作压力（Mpa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
| 试验压力（M） | 强度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
| 密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 | |
| 介质 | 水、油等 | ||||||||||
| 温度 | ≤120℃ | ||||||||||

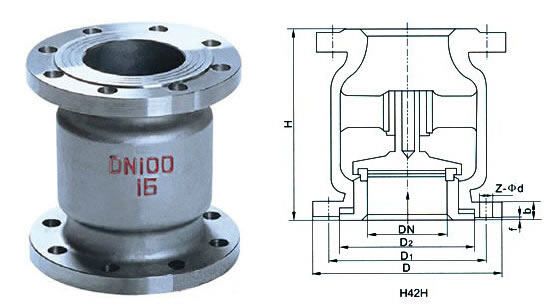

立式止回阀主要连接尺寸：
| 公称压力 PN（MPa） | 公称通径 DN（mm） | H | D | D1 | D2 | b | f | ZФ-d |
| 1.6 | 40 | 130 | 145 | 110 | 85 | 16 | 3 | 4-18 |
| 50 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
| 65 | 160 | 180 | 145 | 120 | 18 | 3 | 4-18 | |
| 80 | 185 | 195 | 160 | 135 | 20 | 3 | 8-18 | |
| 100 | 210 | 215 | 180 | 155 | 20 | 3 | 8-18 | |
| 125 | 250 | 245 | 210 | 185 | 22 | 3 | 8-18 | |
| 150 | 300 | 280 | 240 | 210 | 24 | 3 | 8-23 | |
| 200 | 380 | 335 | 295 | 265 | 26 | 3 | 12-23 | |
| 2.5 | 40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-18 |
| 50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
| 65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
| 80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
| 100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
| 125 | 250 | 270 | 220 | 188 | 28 | 3 | 8-25 | |
| 150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
| 200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-25 |
订货须知：
请您尽量提供设计图纸和详细参数，由我们的阀门专Jia为您审核把关。
