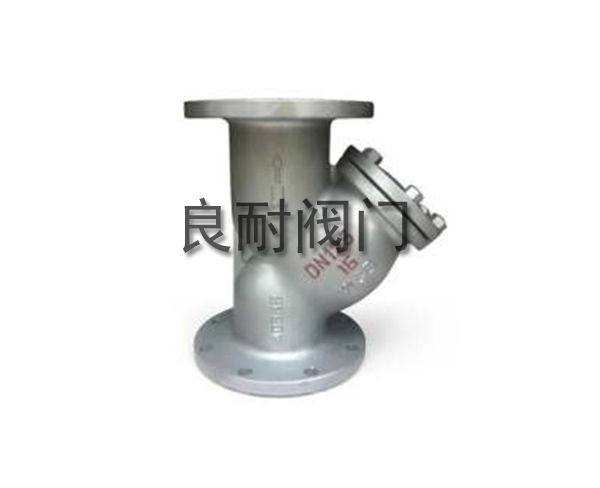

Y型过滤器简介：
Y型过滤器由壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍， 用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱；用于各种用汽设备，如:蒸汽仪表、疏水阀、压缩空气和各类用汽设备前均需安装，在额定流速下压损为0.05-0.2米水柱；油过滤器该主品滤眼密度有多种，例如：64孔、200孔、300孔/cm2，用于各种输油管道上一切设备，例如：油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。
良耐阀门生产的Y型 过滤器是水力控制阀及易堵塞机械设备产品用户所须具备的过滤设备。该产品是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、 泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成堵塞，以保护设备管道上的配件免受磨损和堵塞。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。
良耐阀门的Y型过滤器滤网采用不锈钢双层滤网结构，坚固耐用，具有结构新进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。根据不同需要设置过滤网目数，一般通水网为 18~30 目，通气网为 40~100 目，通油网为 100~480 目(特殊情况可按用户要求制作过滤网)。
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

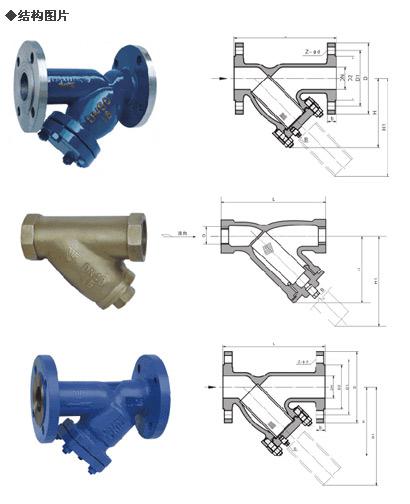

Y型过滤器结构图片：
Y型过滤器主要零部件材料表：
要主零件部件材料表 | Code | Parts | Materials |
1 | Bodv | CarbonsteelStainlessSteel | |
2 | Filter Core Net | Stainless Steel | |
3 | Gasket | Metal graphite | |
4 | Gauze Filter Cap | CarbonsteeIStainlessSteel |
Y型过滤器主要外形和连接尺寸：
Model | Nominal | Connection | Nominal | Max．Allowable | External Dimensions(mm)外形尺寸 | ||
L | H1 | H2 | |||||
GL41H | 15—20 25 | 法兰 | 1.6—42.0 | 425 | 160 | 53 | 70 |
GL41H | 32 | 法兰 | 1.6—42.0 | 425 | 180 | 73 | 120 |
GL41H | 40 | 法兰 | 1.6—42.0 | 425 | 200 | 75 | 135 |
GL41H | 50 | 法兰 | 1.6—42.0 | 425 | 230 | 80 | 165 |
GL41H | 65 | 法兰 | 1.6—42.0 | 425 | 270 | 93 | 180 |
GL41H | 80 | 法兰 | 1.6—42.0 | 425 | 290 | 100 | 189 |
GL41H | 100 | 法兰 | 1.6—42.0 | 425 | 310 | 110 | 235 |
GL41H | 125 | 法兰 | 1.6—42.0 | 425 | 400 | 125 | 280 |
GL41H | 150 | 法兰 | 1.6—42.0 | 425 | 430 | 143 | 345 |
GL41H | 200 | 法兰 | 1.6—42.0 | 425 | 500 | 170 | 410 |
GL41H | 250 | 法兰 | 1.6—42.0 | 425 | 590 | 203 | 610 |
GL41H | 300 | 法兰 | 1.6—42.0 | 425 | 650 | 230 | 690 |
GL41H | 350 | 法兰 | 1.6—42.0 | 425 | 700 | 255 | 780 |
订货须知：
一；请您尽量提供设计图纸和详细参数，由我们的阀门专Jia为您审核把关。
