气动套筒调节阀

发布日期：[2019-04-17]     点击率：

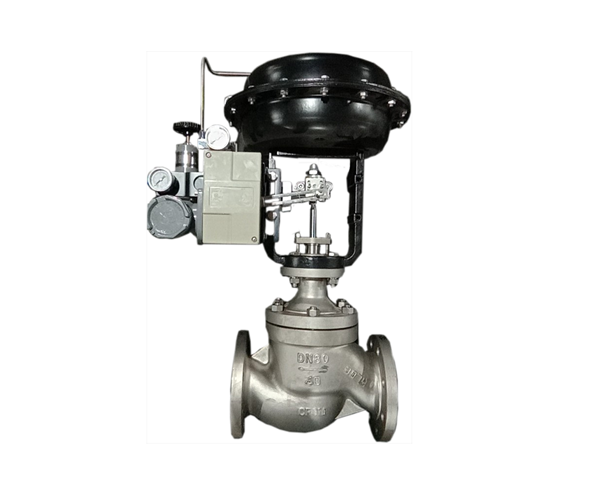

气动套筒调节阀

气动套筒调节阀



气动调节阀就是以压缩气体为动力源，以气动薄膜头为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单，反应快速，且本质稳定，不需另外再采取防爆措施



产品特点：

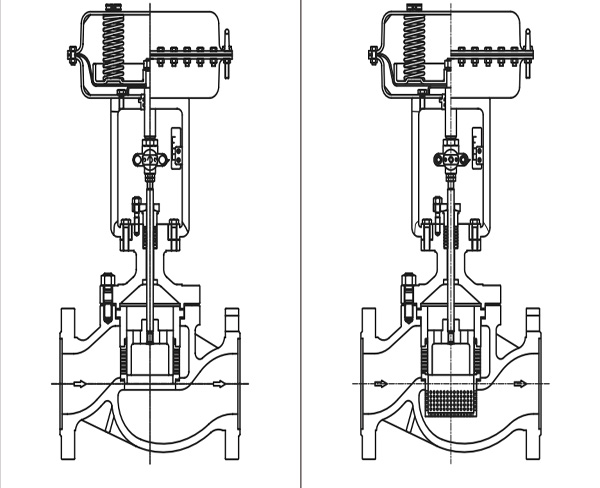

气动套筒调节阀采用套筒导向，压力平衡式阀芯，适用于压差较大的场合。利用平衡密封环代替上阀座，使传统的套筒双座阀结构变为套筒单座结构，这一改进大大提高了套筒阀的泄漏等级。阀芯利用压力平衡式结构，启闭力小。通过较小的执行机构推力就能控制高压差的工况。广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。密封性能好、允许压差大。套筒导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换阀内件，维修效率高，节约人力和时间。平衡式阀芯结构确保所需的执行机构推力小。



技术参数：

公称通径mm

25

40

50

65

80

100

150

200

250

300

350

400

阀座直径mm

25

32

40

50

65

80

100

125

150

200

250

300


额定流量系数Kv

直线

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.61.64.06.4

行程mm

16

25

40

60

100



流量特性

直线、等百分比、快开型

介质温度℃

-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃

法兰标准

符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等标准订货生产

阀体材质

PN(MPa)

0.6,1.6

WCB(ZG230-450)CF3CF8CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M

阀体型式

直通单座铸造球型阀

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖形式

普通式(常温型)、热片式(中温型)、低温型

可调比R

50:1

气源接头

M16×1.5



执行机构主要技术参数：

型　号

ZHA(B)-22

ZHA(B)-23

ZHA(B)-34

ZHA(B)-45

有效面积cm2

350

350

560

900

行　程mm

16

25

40

60

弹簧范围KPa

20～100(标准)；40～200；80～240；20～60；60～100
